碳钢插销螺套
碳钢插销螺套最基本的功能就是修复内螺纹和增强内螺纹，作为一种螺纹修复手段，可以对被损螺纹进行快速有效地修复；插销螺套应用在低强度的材料上，能极大地增强螺纹孔的强度。插销螺套装入攻丝后的底孔中，再把四根插销压入，起到强劲的紧固作用。
产品详情

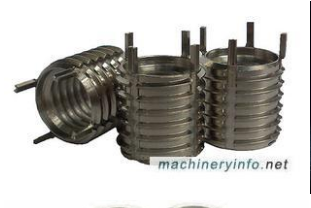

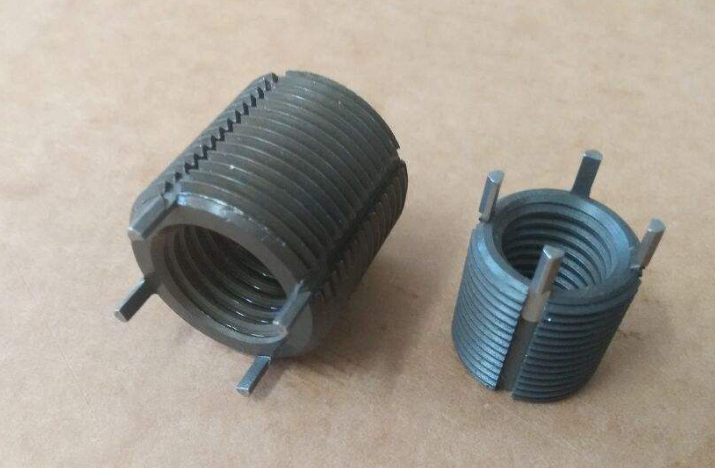

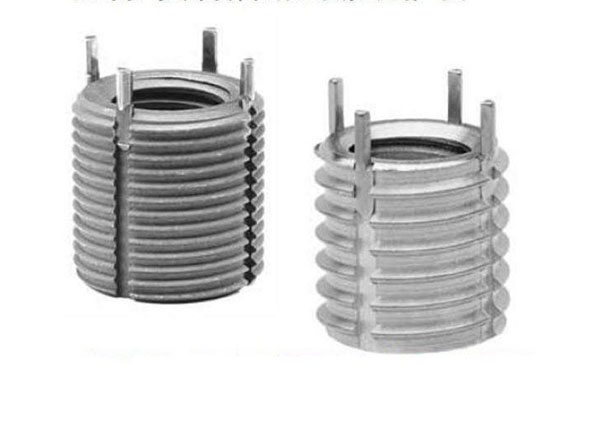

一、碳钢插销螺套介绍
碳钢插销螺套又名键销型螺纹衬套，是一种内外都有螺纹，外螺纹上有4根或者2根插销键的特异紧固件。碳钢插销螺套采用的是 C1215易切削钢，表面做磷酸盐防锈处理。
碳钢插销螺套最基本的功能就是修复内螺纹和增强内螺纹，作为一种螺纹修复手段，可以对被损螺纹进行快速有效地修复；碳钢插销螺套应用在低强度的材料上，能极大地增强螺纹孔的强度。碳钢插销螺套装入攻丝后的底孔中，再把四根插销压入，起到强劲的紧固作用。
碳钢插销螺套产品主要用于军工、航天、铁路机车、振动机械等对螺纹孔的强度与紧固安全性能的要求非常高的产品上，比较常见的就有军工以及船舶制造业。
二、碳钢插销螺套的使用优点
1、安装碳钢插销螺套可以有效地增强螺纹孔的紧固强度与安全性能，延长螺纹孔的使用时间，提高产品的质量。
2、在火花塞、机械模具等一些需要经常拆卸高温与易腐蚀的螺纹孔中安装碳钢插销螺套可以增强螺纹孔的耐磨耐热耐腐蚀功能。
3、碳钢插销螺套有修复的功能。当机械的螺纹孔螺牙因为各种原因滑丝乱牙时，使用碳钢插销螺套的专用丝攻进行攻丝，安装碳钢插销螺套，滑丝乱牙的螺纹孔就能得到快速的修复。
4、碳钢插销螺套的安装工具与安装方法简单，安装简便可以节省时间，提高工作效率。
5、碳钢插销螺套安装于机械模具，航空工业、产品、汽车工业、船舶工业等产品上对螺纹孔的强度与紧固安全性能的要求非常高的产品上。
三、碳钢插销螺套的规格参数表
1、插销螺套（薄壁型）规格参数
内螺纹
外螺纹
长度L（mm）
钻孔钻头尺寸
底孔深度
M 2x0.4
M 4x0.7
3
3.4
4
M 2.5x0.45
M 4.5x0.75
3.81
3.9
5
M 3x0.5
M 5x0.8
4.25
4.4
5.5
M 4x0.7
M 6x0.75
5.25
5.5
6.5
M 5x 0.8
M 8x1.25
8
6.9
9.5
M 6x 1.0
M10x1.25
10
8.8
11.5
M 8x1.25
M12x1.25
12
10.8
13.5
M 8x 1.0
M12x1.25
12
10.8
13.5
M10x 1.5
M14x 1.5
14
12.8
15.5
M10x1.25
M14x 1.5
14
12.8
15.5
M12x1.75
M16x 1.5
16
14.75
17.5
M12x1.25
M16x 1.5
16
14.75
17.5
|
2、插销螺套（重型）规格参数 |
||||
|
内螺纹 |
外螺纹 |
长度L（mm） |
钻孔钻头尺寸 |
底孔深度 |
|
M 4x 0.7 |
M 8x1.25 |
8 |
6.9 |
9.5 |
|
M 5x 0.8 |
M10x1.25 |
10 |
8.8 |
12.5 |
|
M 6x 1.0 |
M12x1.25 |
12 |
10.8 |
14.5 |
|
M 8x1.25 |
M14x 1.5 |
14 |
12.8 |
16.5 |
|
M 8x 1.0 |
M14x 1.5 |
14 |
12.8 |
16.5 |
|
M10x 1.5 |
M16x 1.5 |
16 |
14.75 |
18.5 |
|
M10x1.25 |
M16x 1.5 |
16 |
14.75 |
18.5 |
|
M12x1.75 |
M18x 1.5 |
18 |
16.75 |
20.5 |
|
M12x1.25 |
M18x1.5 |
18 |
16.75 |
20.5 |
|
M14x 2.0 |
M20x 1.5 |
20 |
18.75 |
22.5 |
|
M14x 1.5 |
M20x 1.5 |
20 |
18.75 |
22.5 |
|
M16x 2.0 |
M22x 1.5 |
22 |
20.5 |
24.5 |
|
M16x 1.5 |
M22x 1.5 |
22 |
20.5 |
24.5 |
|
M18x 1.5 |
M24x 1.5 |
24 |
22.5 |
26.5 |
|
M20x 2.5 |
M30x 2.0 |
30 |
28 |
34.5 |
|
M20x 1.5 |
M30x 2.0 |
30 |
28 |
34.5 |
|
M22x 1.5 |
M32x 2.0 |
32 |
30 |
36.5 |
|
M24x 3.0 |
M33x 2.0 |
33 |
31 |
37.5 |
|
M24x 2.0 |
M33x 2.0 |
33 |
31 |
37.5 |
