Heli-coil螺纹护套|Heli-coil钢丝螺套|Heli-coil钢丝牙套
产品详情

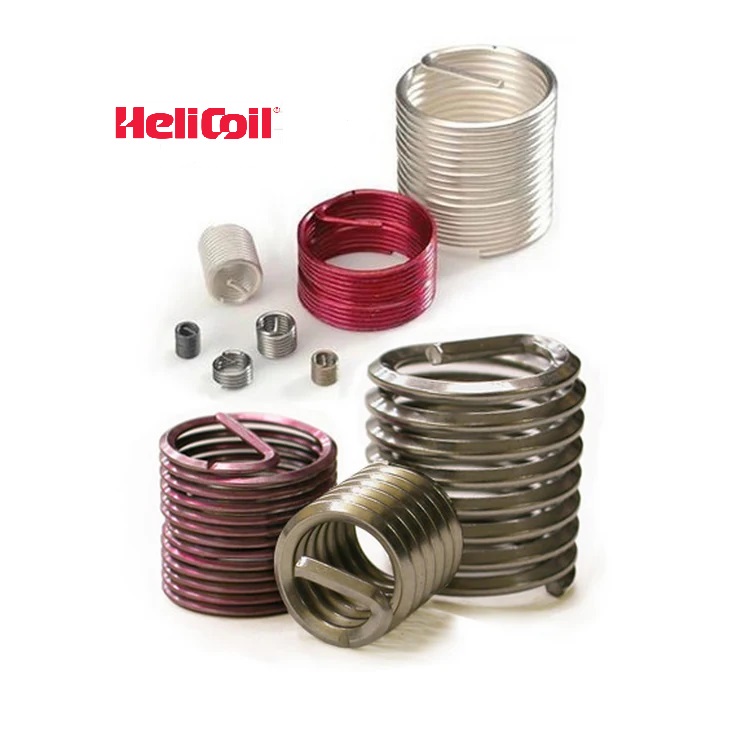

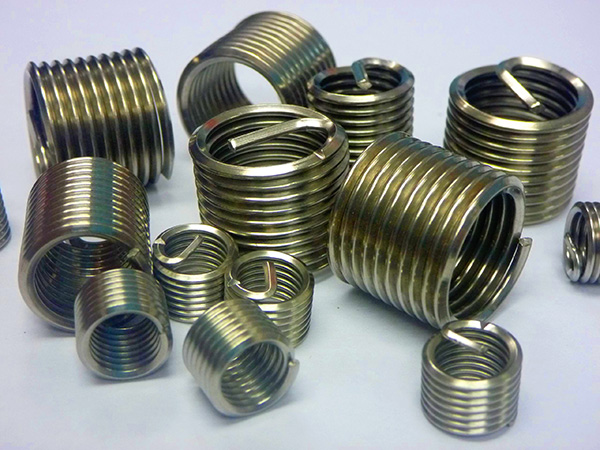

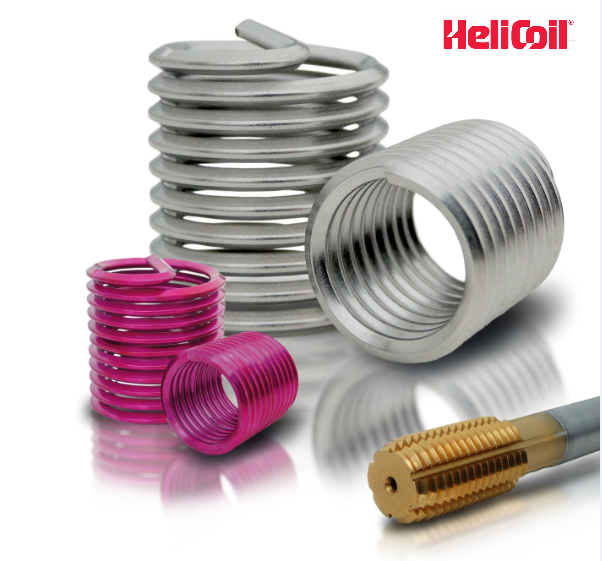

Heli-coil螺纹护套又叫Helicoil钢丝螺套、Helicoil钢丝牙套，是一种新型的螺纹紧固件，是由高精度菱形截面的不锈钢丝精确而加工而成的一种弹簧状内外螺纹同心体，产品广泛应用于军工、航空、汽车、电子通讯及医疗等领域，用于提供高强度的内置螺纹。
一、Helicoil螺纹护套分类：
Heli-coil螺纹护套按尺寸分类为：公制和美制。
Heli-coil螺纹护套按材料分类为：304不锈钢（美国产不锈钢），Inconel X750合金，磷青铜合金，钛合金，Nitronic60TM。
Heli-coil螺纹护套按照其自身结构分为普通型（Free Running）和锁紧型（Screw Lock）
Heli-coil螺纹护套按镀（涂）层分类为：无镀（涂）层，干性润滑剂涂层（二硫化钼），镀镉，Primer FreeTM，镀银。
二、HeliCoil螺纹护套的优点：
1、可以消除内外螺纹螺距和牙型误差使得螺纹负荷均匀分布。
2、使螺纹联接具有良好的耐久性，防止反复拆装、磨损、腐蚀、温度变化、振动等引起的螺纹破坏。
3、改善应力分布能够更好承受循环载荷使螺纹的疲劳强度进一步提高。
4、传统螺纹相比使零件的体积和重量明显减少节约成本而且连接更加牢固。
5、简化结构设计和装配，以取代螺栓螺母联接方式使得结构设计和装配更加简单。
三、HeliCoil螺纹护套的规格
1. heli-coil公制钢丝螺纹护套规格表：
|
螺纹规格 |
长度d |
长度mm |
顺牙型Free-Running |
锁紧型Screw Lock |
|
M2X0.4 |
1d |
2 |
1084-2CN020 |
4184-2CN020 |
|
1.5d |
3 |
1084-2CN030 |
4184-2CN030 |
|
|
2d |
4 |
1084-2CN040 |
4184-2CN040 |
|
|
2.5d |
5 |
1084-2CN050 |
4184-2CN050 |
|
|
3d |
6 |
1084-2CN060 |
4184-2CN060 |
|
|
M2.5X0.45 |
1d |
2.5 |
1084-2.5CN025 |
4184-2.5CN025 |
|
1.5d |
3.8 |
1084-2.5CN038 |
4184-2.5CN38 |
|
|
2d |
5 |
1084-2.5CN050 |
4184-2.5CN050 |
|
|
2.5d |
6.3 |
1084-2.5CN063 |
4184-2.5CN063 |
|
|
3d |
7.5 |
1084-2.5CN075 |
4184-2.5CN075 |
|
|
M3X0.5 |
1d |
3 |
1084-3CN030 |
4184-3CN030 |
|
1.5d |
4.5 |
1084-3CN045 |
4184-3CN045 |
|
|
2d |
6 |
1084-3CN060 |
4184-3CN060 |
|
|
2.5d |
7.5 |
1084-3CN075 |
4184-3CN075 |
|
|
3d |
9 |
1084-3CN090 |
4184-3CN090 |
|
|
M4X0.7 |
1d |
4 |
1084-4CN040 |
4184-4CN040 |
|
1.5d |
6 |
1084-4CN060 |
4184-4CN060 |
|
|
2d |
8 |
1084-4CN080 |
4184-4CN080 |
|
|
2.5d |
10 |
1084-4CN100 |
4184-4CN100 |
|
|
3d |
12 |
1084-4CN120 |
4184-4CN120 |
|
|
M5X0.8 |
1d |
5 |
1084-5CN050 |
4184-5CN050 |
|
1.5d |
7.5 |
1084-5CN075 |
4184-5CN075 |
|
|
2d |
10 |
1084-5CN100 |
4184-5CN100 |
|
|
2.5d |
12.5 |
1084-5CN125 |
4184-5CN125 |
|
|
3d |
15 |
1084-5CN150 |
4184-5CN150 |
|
|
M6X1 |
1d |
6 |
1084-6CN060 |
4184-6CN060 |
|
1.5d |
9 |
1084-6CN090 |
4184-6CN090 |
|
|
2d |
12 |
1084-6CN120 |
4184-6CN120 |
|
|
2.5d |
15 |
1084-6CN150 |
4184-6CN150 |
|
|
3d |
18 |
1084-6CN180 |
4184-6CN180 |
|
|
M7X1 |
1d |
7 |
1084-7CN070 |
4184-7CN070 |
|
1.5d |
10.5 |
1084-7CN105 |
4184-7CN105 |
|
|
2d |
14 |
1084-7CN140 |
4184-7CN140 |
|
|
2.5d |
17.5 |
1084-7CN175 |
4184-7CN175 |
|
|
3d |
21 |
1084-7CN210 |
4184-7CN210 |
|
|
M8X1.25 |
1d |
8 |
1084-8CN080 |
4184-8CN080 |
|
1.5d |
12 |
1084-8CN120 |
4184-8CN120 |
|
|
2d |
16 |
1084-8CN160 |
4184-8CN160 |
|
|
2.5d |
20 |
1084-8CN200 |
4184-8CN200 |
|
|
3d |
24 |
1084-8CN240 |
4184-8CN240 |
|
|
M10X1.5 |
1d |
10 |
1084-10CN100 |
4184-10CN100 |
|
1.5d |
15 |
1084-10CN150 |
4184-10CN150 |
|
|
2d |
20 |
1084-10CN200 |
4184-10CN200 |
|
|
2.5d |
25 |
1084-10CN250 |
4184-10CN250 |
|
|
3d |
30 |
1084-10CN300 |
4184-10CN300 |
2. heli-coil美标钢丝螺纹护套规格表:
螺纹规格
长度d
长度mm
顺牙型Free-Running
锁紧型Screw Lock
2-56
1d
0.086
1185-02CN0086
3585-02CN0086
1.5d
0.129
1185-02CN0129
3585-02CN0129
2d
0.172
1185-02CN0172
3585-02CN0172
2.5d
0.215
1185-02CN0215
3585-02CN0215
3d
0.258
1185-02CN0258
3585-02CN0258
4-40
1d
0.112
1185-04CN0112
3585-04CN0112
1.5d
0.168
1185-04CN0168
3585-04CN0168
2d
0.224
1185-04CN0224
3585-04CN0224
2.5d
0.28
1185-04CN0280
3585-04CN0280
3d
0.336
1185-04CN0336
3585-04CN0336
5-40
1d
0.125
1185-05CN0125
3585-05CN0125
1.5d
0.188
1185-05CN0188
3585-05CN0188
2d
0.25
1185-05CN0250
3585-05CN0250
2.5d
0.312
1185-05CN0312
3585-05CN0312
3d
0.375
1185-05CN0375
3585-05CN0375
6-32
1d
0.138
1185-06CN0138
3585-06CN0138
1.5d
0.207
1185-06CN0207
3585-06CN0207
2d
0.276
1185-06CN0276
3585-06CN0276
2.5d
0.345
1185-06CN0345
3585-06CN0345
3d
0.414
1185-06CN0414
3585-06CN0414
8-32
1d
0.164
1185-2CN0164
3585-2CN0164
1.5d
0.246
1185-2CN0246
3585-2CN0246
2d
0.328
1185-2CN0328
3585-2CN0328
2.5d
0.41
1185-2CN0410
3585-2CN0410
3d
0.492
1185-2CN0492
3585-2CN0492
10-24
1d
0.19
1185-3CN0190
3585-3CN0190
1.5d
0.285
1185-3CN0285
3585-3CN0285
2d
0.38
1185-3CN0380
3585-3CN0380
2.5d
0.475
1185-3CN0475
3585-3CN0475
3d
0.57
1185-3CN0570
3585-3CN0570
12-24
1d
0.216
1185-1CN0216
3585-1CN0216
1.5d
0.324
1185-1CN0324
3585-1CN0324
2d
0.432
1185-1CN0432
3585-1CN0432
2.5d
0.54
1185-1CN0540
3585-1CN0540
3d
0.648
1185-1CN0648
3585-1CN0648
1/4-20
1d
0.25
1185-4CN0250
3585-4CN0250
1.5d
0.375
1185-4CN0375
3585-4CN0375
2d
0.5
1185-4CN0500
3585-4CN0500
2.5d
0.625
1185-4CN0625
3585-4CN0625
3d
0.75
1185-4CN0750
3585-4CN0750
5/16-18
1d
0.312
1185-5CN0312
3585-5CN0312
1.5d
0.469
1185-5CN0469
3585-5CN0469
2d
0.625
1185-5CN0625
3585-5CN0625
2.5d
0.781
1185-5CN0781
3585-5CN0781
3d
0.938
1185-5CN0938
3585-5CN0938
